我公司鑄鐵車(chē)間建于1970年，多年來(lái)，鑄鐵車(chē)間以生產(chǎn)高爐冷卻壁、大型鋼錠模冶金鑄鐵件為主;高韌性球鐵(QT400-20)高爐冷卻壁于2001年獲得河北省科技成果三等獎(jiǎng);鑄鐵現(xiàn)有職工80多人，其中工程技術(shù)人員10名，高工2名，工程師3名，高素質(zhì)人才提供了生產(chǎn)高檔產(chǎn)品的技術(shù)保障。

我公司為提高產(chǎn)品檔次和產(chǎn)能，于2008-2009年在新廠區(qū)異地建設(shè)鑄鐵新廠房，新廠房建設(shè)面積為9000多平米，新上20噸樹(shù)脂砂生產(chǎn)線(xiàn)和7噸沖天爐各二臺(tái)，具備生產(chǎn)風(fēng)電件和20噸大型鋼錠模能力。

我公司在冷卻壁的生產(chǎn)組織、人員配置、計(jì)量檢測(cè)、過(guò)程控制、檢驗(yàn)和試驗(yàn)、質(zhì)量記錄等方面都有專(zhuān)門(mén)的規(guī)章制度和考核細(xì)則，冷卻壁產(chǎn)品達(dá)到99%，樹(shù)脂砂生產(chǎn)線(xiàn)使冷卻壁質(zhì)量更上一個(gè)檔次。

鑄鐵車(chē)間近十年來(lái)先后生產(chǎn)了技術(shù)上難度極大的1260M3高爐、2000M3高爐和3200 M3等大型高爐高韌性球鐵(QT400-20)冷卻壁1萬(wàn)余噸，延伸率等技術(shù)指標(biāo)和使用壽命在國(guó)內(nèi)居于領(lǐng)先水平，04年 –08年先后成功地生產(chǎn)了邯鋼和中冶南方的2000M3高爐和3200 M3等大型高爐高韌性球鐵共計(jì)6000多噸。為舞陽(yáng)鋼鐵公司等廠家生產(chǎn)了2萬(wàn)噸大型鋼錠模，并為唐山、武安地區(qū)生產(chǎn)450、580立方米高爐冷卻壁等1.5萬(wàn)噸。

工藝技術(shù)成熟，工藝裝備先進(jìn)，創(chuàng)造了多項(xiàng)實(shí)用技術(shù)，有完善的質(zhì)量保證體系，高韌性球墨鑄鐵冷卻壁的參數(shù)和性能達(dá)到了先進(jìn)水平，產(chǎn)品受到用戶(hù)和安裝公司的稱(chēng)贊。

1、在制造技術(shù)上我們集多家先進(jìn)的生產(chǎn)技術(shù)為一身，加上自己的創(chuàng)新，使高韌性球墨鑄鐵冷卻壁的制造技術(shù)更加先進(jìn)和完善，為配料的準(zhǔn)確性，改電子稱(chēng)上料為人工爐前稱(chēng)量上料，克服了電子稱(chēng)的誤差;為控制化學(xué)成分，投資10多萬(wàn)元購(gòu)置了爐前熱態(tài)電子吊鉤稱(chēng)，使出鐵量和合金量做到匹配，實(shí)現(xiàn)了化學(xué)成分的精確控制;為了提高球墨鑄鐵的韌性，采取了特殊的鐵水孕育措施;為了保持水管的韌性，進(jìn)行了嚴(yán)格的防滲碳處理;為了改變鑲磚冷卻壁磚體易裂的毛病，使用了緩沖纖維氈;為保證鑄造尺寸公差，設(shè)計(jì)了諸多的工裝卡具;

另外，公司在質(zhì)量保證體系文件中把對(duì)冷卻壁定為關(guān)鍵產(chǎn)品，對(duì)其生產(chǎn)過(guò)程和最終檢驗(yàn)進(jìn)行了特殊控制，有力地保證了出廠冷卻壁的產(chǎn)品質(zhì)量。

2、經(jīng)過(guò)多年的技術(shù)開(kāi)發(fā)和攻關(guān)，目前高韌性球鐵冷卻壁的產(chǎn)品質(zhì)量達(dá)到了國(guó)內(nèi)先進(jìn)水平。以2006年生產(chǎn)的1260M3高爐冷卻壁為例，主要參數(shù)的檢驗(yàn)結(jié)果如下：

(1)、附鑄試塊抗拉強(qiáng)度平均為406N/mm2，最小值達(dá)到了370 N/mm2。

(2)、延伸率平均值為21.58%，最小值為17%，滿(mǎn)足14%的要求。

(3)、沖擊功3個(gè)試樣平均為14.7J，最小值為14J，滿(mǎn)足3個(gè)試樣平均值≥12J，個(gè)別值≥9J的要求。

(4)、石墨形態(tài)要求小于4級(jí)，實(shí)際達(dá)到6級(jí)，達(dá)到要求。

(5)、球化率要求達(dá)到1-3級(jí)，實(shí)際達(dá)到2.5級(jí)，滿(mǎn)足要求。

(6)、金相組織要求鐵素體達(dá)到95%以上，實(shí)際達(dá)到≥97%。

(7)、中心試樣力學(xué)性能：σb平均=321N/mm2，最小值σb平均=320N/mm2， δ5平均=19%，最小值δ5=16%，其中延伸率指標(biāo)遠(yuǎn)遠(yuǎn)高出國(guó)內(nèi)同行的指標(biāo)。

(8)、水管防滲碳處理效果檢驗(yàn)：我公司采用等離子噴涂防滲碳技術(shù)的情況下，從鋼管表面向內(nèi)1mm以?xún)?nèi)，平均含碳量為0.1905%，該試驗(yàn)的管材原始含碳量為0.14%，則實(shí)際增碳量?jī)H為0.0505%，遠(yuǎn)遠(yuǎn)低于增碳≤0.11%的標(biāo)準(zhǔn)，滿(mǎn)足要求。

(9)、采用液壓煨管機(jī)進(jìn)行煨制水管，通過(guò)試驗(yàn)全部達(dá)到要求，彎管外側(cè)減薄量<12%，小于15%的技術(shù)要求。

(10)、尺寸公差完全達(dá)到要求。

(11)、SiN4-SiC磚的熱鑲技術(shù)已達(dá)國(guó)內(nèi)先進(jìn)水平，徹底消除了普遍存在的SiN4-SiC磚鑲鑄出現(xiàn)裂紋的缺陷。

工藝裝備

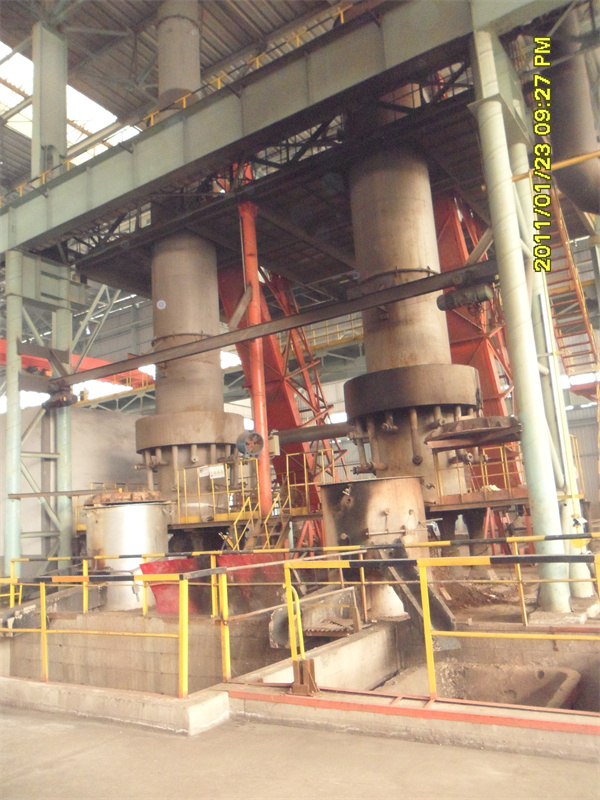

2座7t沖天爐

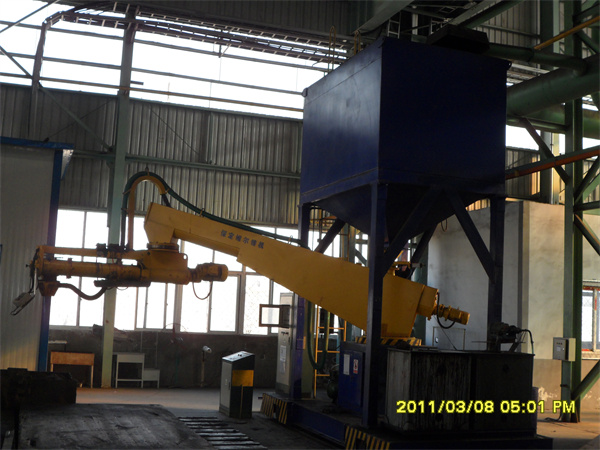

20噸樹(shù)脂砂混砂機(jī)

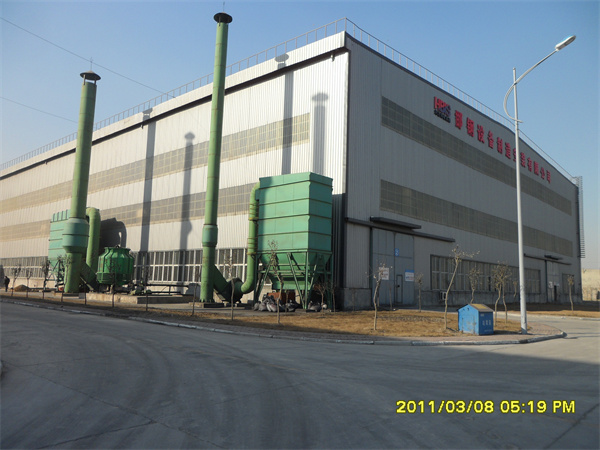

廠房外觀3

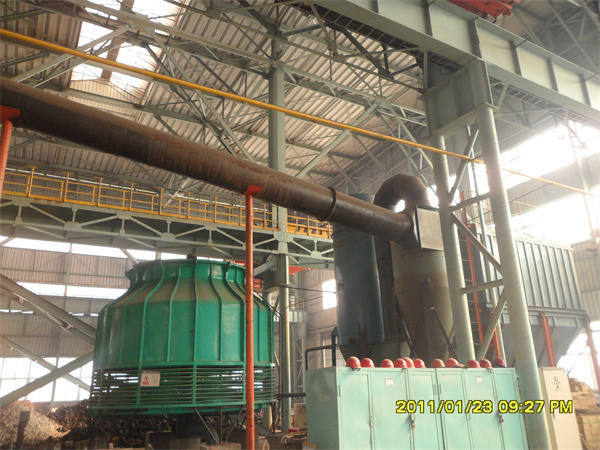

沖天爐除塵

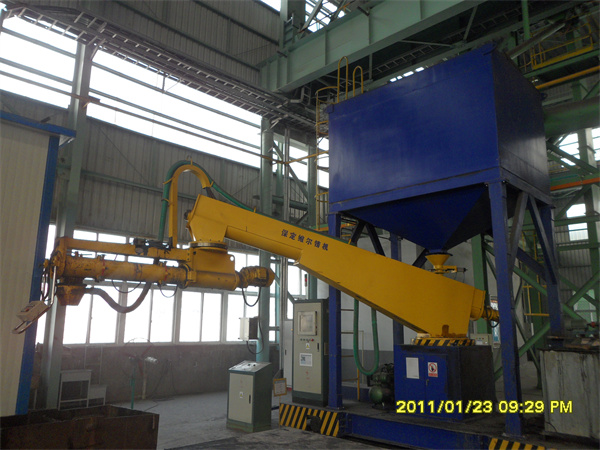

樹(shù)脂砂混砂機(jī)

樹(shù)脂砂砂處理系統(tǒng)

主要產(chǎn)品和工藝

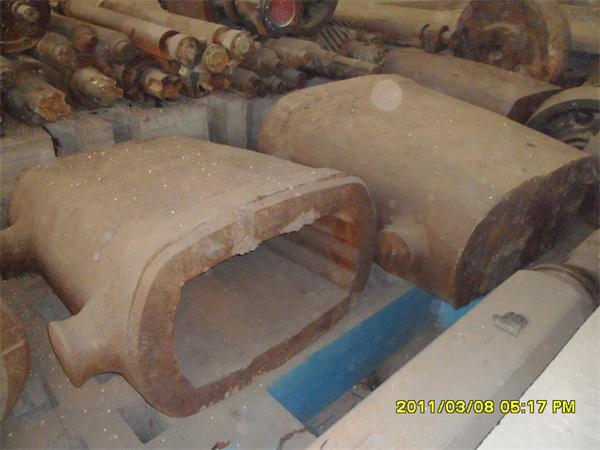

26噸鋼錠模

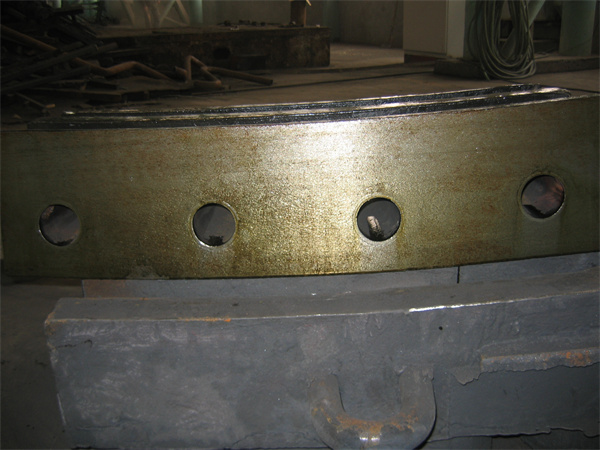

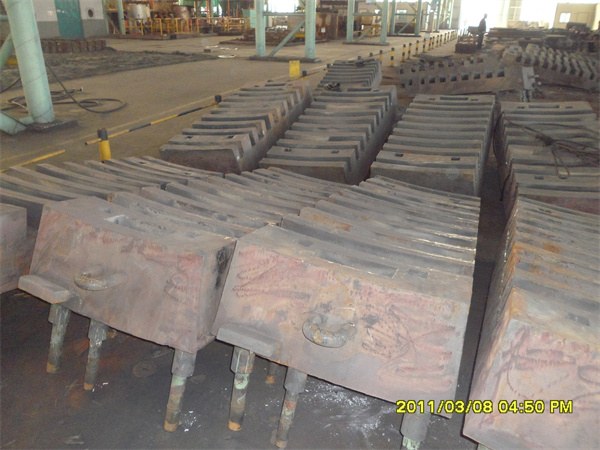

600高爐冷卻壁

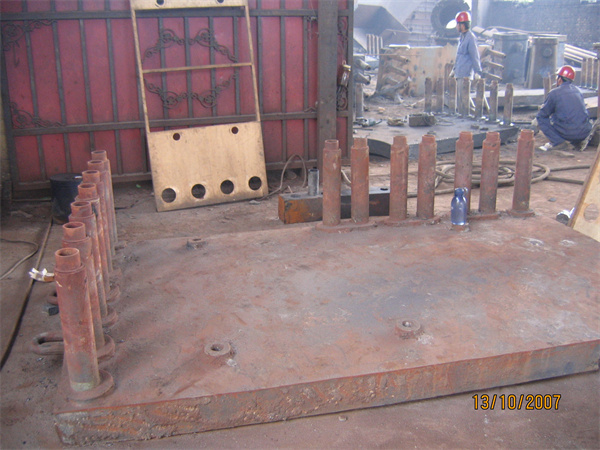

1000高爐冷卻壁圖片1

1000高爐冷卻壁圖片

3200高爐冷卻壁圖片

A檢解剖圖

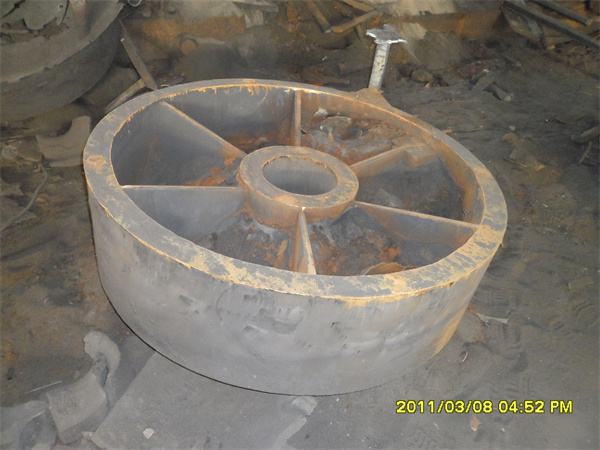

卷筒鑄件圖片

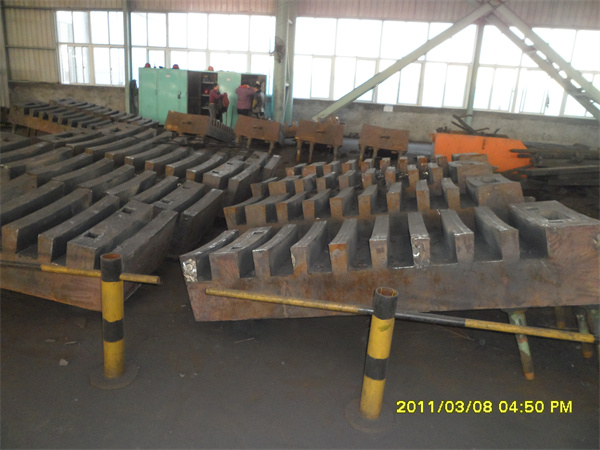

冷卻壁

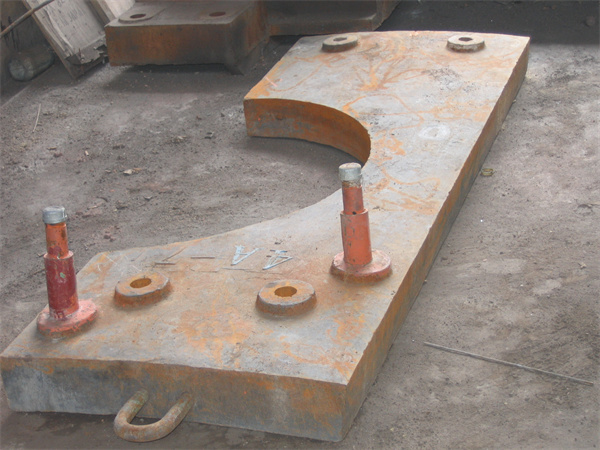

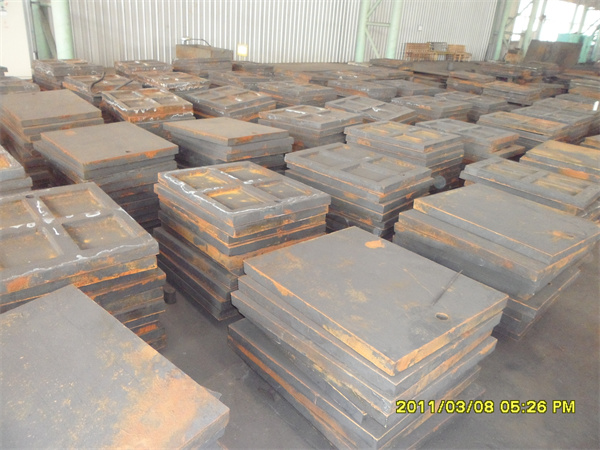

鑄鐵板
